空压机热能回收工程
空气压缩机余热回收机组:
一、风冷式空气压缩机
·比投资其它加热设备成本都省
·运行六个月即可省回投资成本。
·无运行成本-不烧油、煤,不耗电,完全利用螺杆空压机热能。
·低成本投入-安装螺杆空压机余热回收热水器很快见效,无需投入其它热水设备。
·不受天气影响-只要空压机运行,即可供应热水。
·改善空压机运行状况-降低故障率,延长空压机使用寿命。
·符合环保要求-节能、安全、卫生、方便。
·适用于各类有螺杆空压机的需要供暖、供热水企业
二、水冷式空气压缩机
·热回收系统对冷却水中的热量进行回收,转化为对生活、生产热水进行加热
·水温恒定,不受外界温度影响,安全、卫生、方便
·热回收率可达80%以上
·节能降耗,降低机器运行噪音
·提高产气量,降低故障率,延长保养周期和使用寿命
·系统全自动定时、定温智能控制,全自动运行,无需专人职守

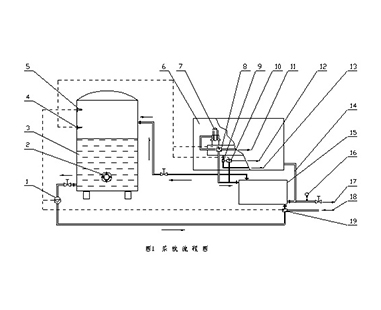

空压机余热回收器原理:
螺杆空压机余热回收器,其原理是利用螺杆空压机在正常运转所产生的余热与同程截流式反串热泵做热交换(空压机热水器主体热泵并非简单和传统的冷热交换形式,其采用同程截流式反串使冷热交换效果大增到1.8-2.0倍),经过循环加热达到所需热水的温度,不需运行费用,一次投资就可以得到取之不尽的生产、生活热水。
热泵设计参数: | |||||||
设计运行压力:油/气侧:10.0kg/cm2;水侧:22.0kg/cm2 | |||||||
设计实验压力:油/气侧:20.0kg/cm2;水侧:33.0kg/cm2 | |||||||
设计耐热温度:油/气侧:120℃;水侧:100℃ | |||||||
设计水温热度:冬季≥55℃;夏季≥65℃ | |||||||
螺杆空压机热泵的技术参数和螺杆空压机热泵的热水产量表: | |||||||
空压机功率 | 热泵集热量 | 油气流量 | 水流量 | 入水温度 | 出水温度 | 循环出水温度 | 开机8H 产热水 |
KW/HP | Kcal/H | L/min | L/H | ℃ | ℃ | ℃ | L/人数 |
15/20 | 15000 | 40 | 500 | 22 | 42-45 | 55-65 | 4000/100-300 |
22/30 | 22000 | 58 | 700 | 22 | 42-45 | 55-65 | 5600/150-400 |
30/40 | 30000 | 80 | 800 | 22 | 42-45 | 55-65 | 6400/160-450 |
37/50 | 37000 | 98 | 1000 | 22 | 42-46 | 55-68 | 8000/200-600 |
45/60 | 45000 | 120 | 1300 | 22 | 42-46 | 55-68 | 10400/260-750 |
55/75 | 55000 | 146 | 1600 | 22 | 42-50 | 55-70 | 12800/320-900 |
75/100 | 75000 | 200 | 2500 | 22 | 42-50 | 55-70 | 20000/500-1200 |
